海灣TS-GSTN605消防電話中繼器
文章來源：ah-fd.com作者：海灣消防公司人氣：2164日期：2019-05-04 05:05:07

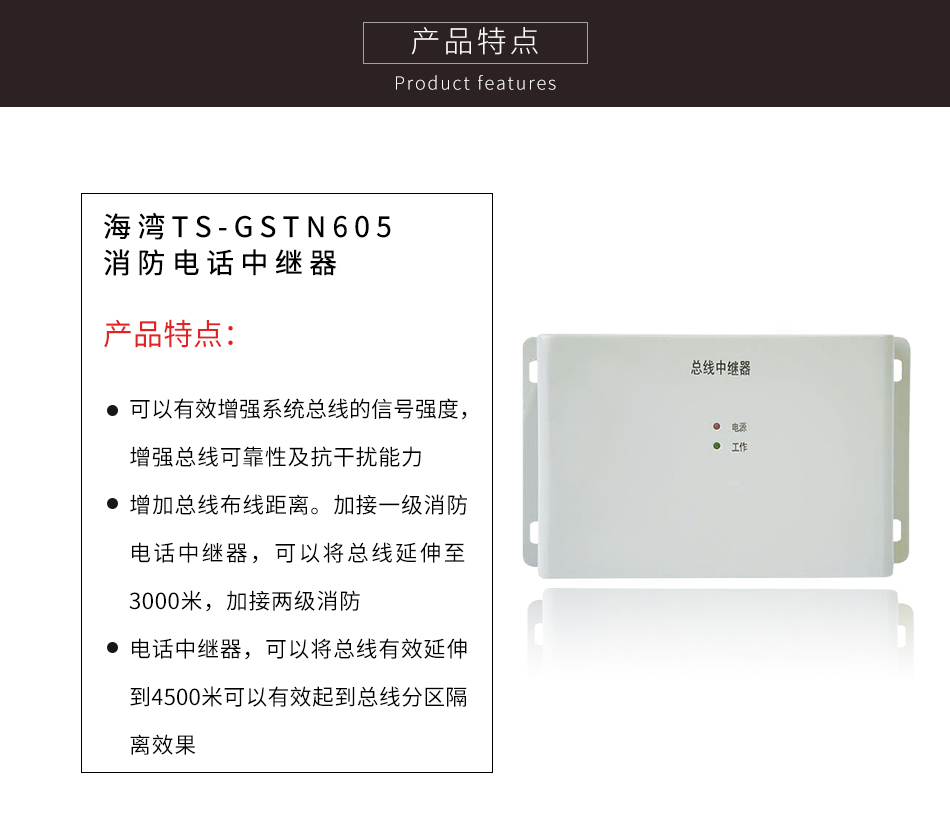

一、海灣TS-GSTN605消防電話中繼器特點
需要外接DC24V直流供電電源，兩輸入端HI+/HI-連接系統兩總線，兩輸出端HO+/HO-連接
現場TS-GSTN601總線電話分機和TS-GSTN604消防電話插孔接口
可以有效增強系統總線的信號強度，增強總線可靠性及抗干擾能力
增加總線布線距離。加接一級消防電話中繼器，可以將總線延伸至3000米，加接兩級消防
電話中繼器，可以將總線有效延伸到4500米

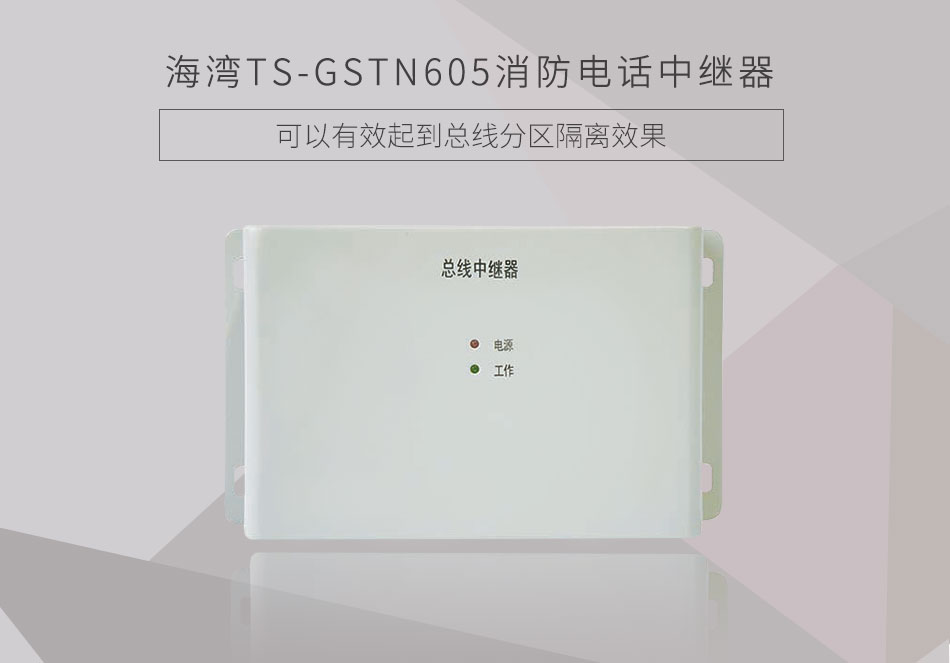

可以有效起到總線分區隔離效果

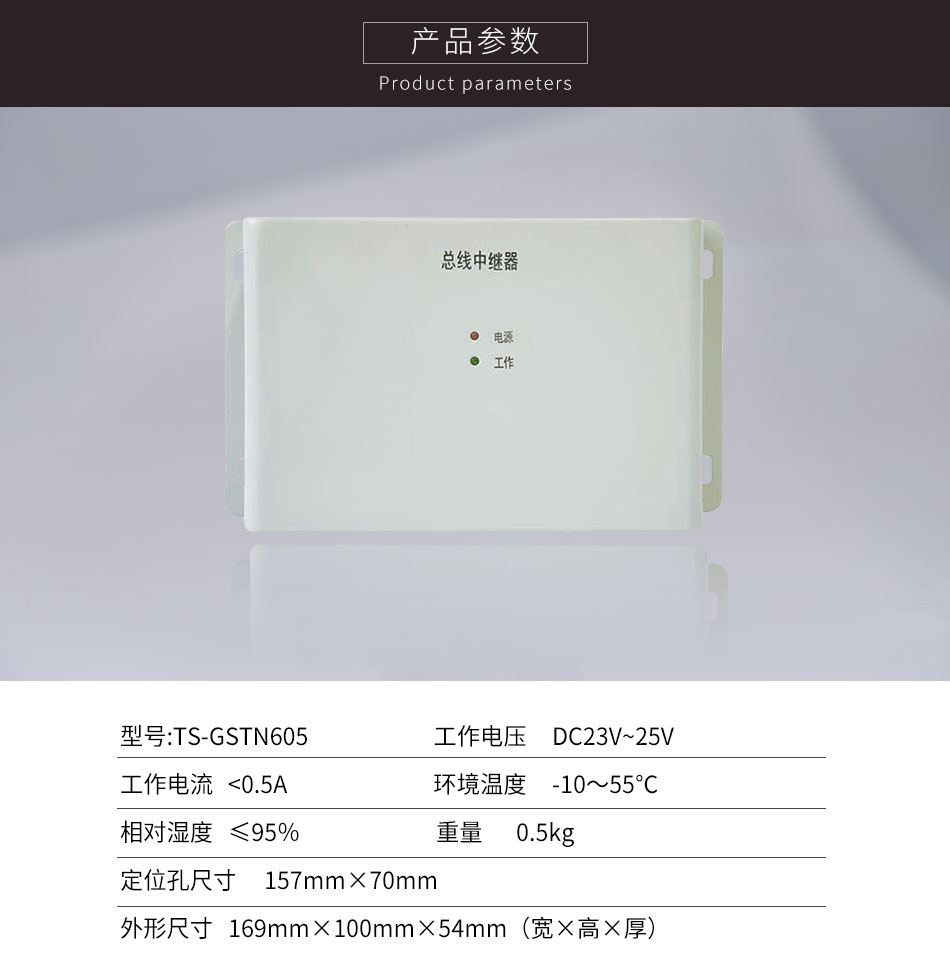

二、海灣TS-GSTN605消防電話中繼器主要技術指標
| 型號 | TS-GSTN605 |
| 工作電壓 | DC23V~25V |
| 工作電流 | <0.5A |
| 環境溫度 | -10～55℃ |
| 相對濕度 | ≤95％ |
| 外形尺寸 | 169mm×100mm×54mm（寬×高×厚） |
| 定位孔尺寸 | 157mm×70mm |
| 重量 | 0.5kg |

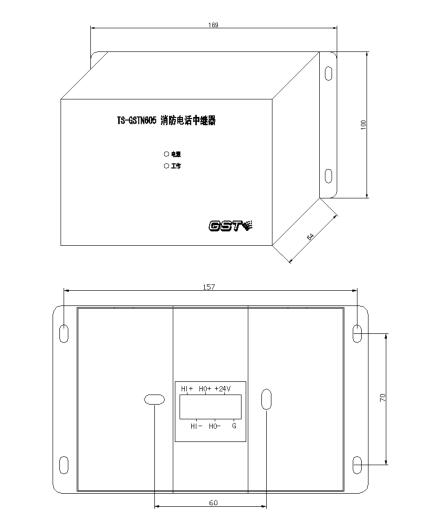

三、海灣TS-GSTN605消防電話中繼器結構特征、布線安裝
該產品共有6個接線端子：兩個電源輸入端子+24V/G，兩個總線輸入端子HI+HI-，兩個總線輸出端子HO+HO-。為了接線方便，6個接線端子是采用可插拔方式的。接好6根信號線后，將產品固定在墻上。產品固定于墻上的方法有兩種，一種方法是利用產品四周的4個固定孔直接將產品緊固在墻上；第二種方法是將產品的后蓋打開，利用后蓋中間的兩個固定將后蓋緊固在墻孔預埋合上，然后再將產品固定于后蓋上。安裝本機的導線應選用截面積大于1.0平方毫米的雙色雙絞線。注意：紅色為正，黑色為負。
四、海灣TS-GSTN605消防電話中繼器應用方法

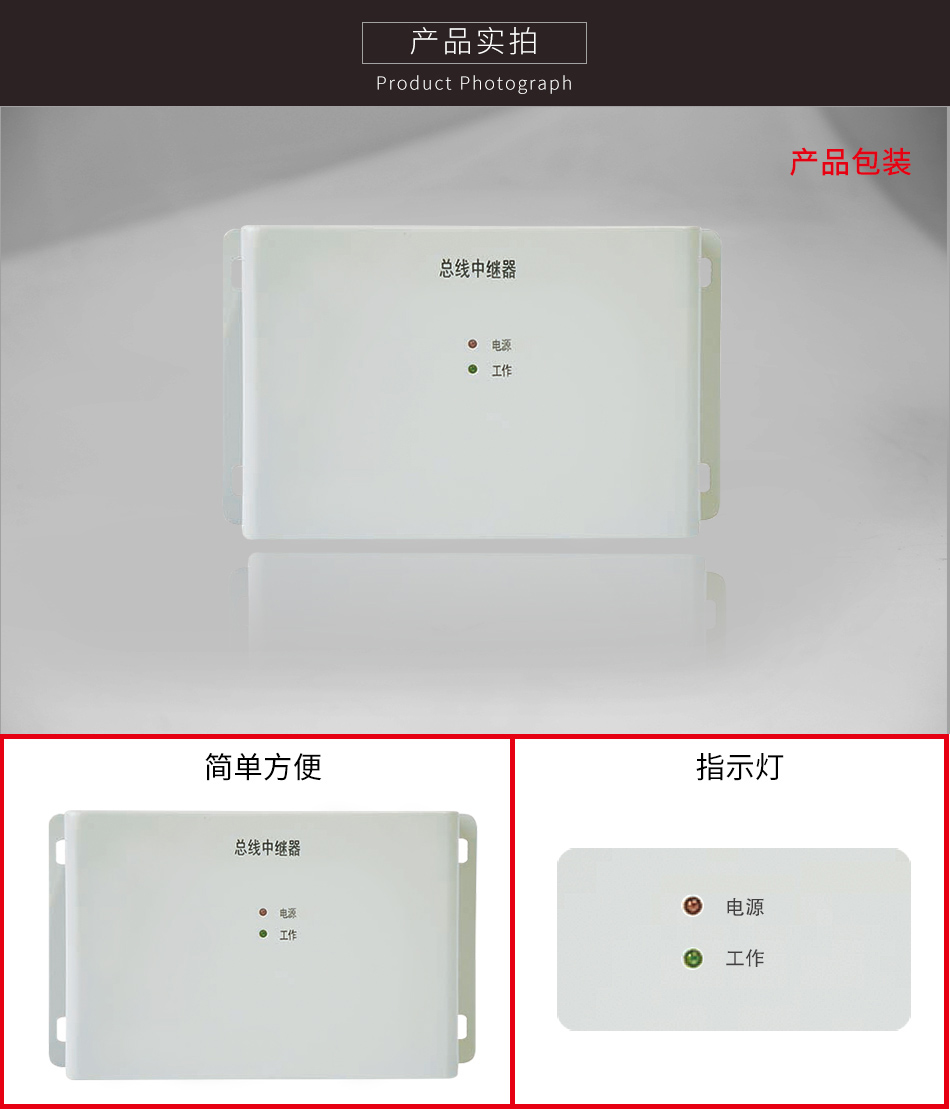

TS-GSTN605消防電話中繼器在正確接線及正常供電后，便可正常工作，無需進行任何操作。只要+24V/G供電正常，則電源指示燈常亮。但工作指示燈只有在系統總線工作正常后才閃亮，如果電話總機關機，則消防電話中繼器的工作指示燈不亮。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://ah-fd.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://ah-fd.com/；海灣服務熱線：18910580194
