管網氣體滅火系統管材、管道連接件如何選型？

一、問題描述及原因分析

1．問題描述

1）氣體滅火系統選用的無縫鋼管壁厚未按系統類別進行選型，導致管道壁厚不符合系統設計要求；【圖示1】

2）氣體滅火系統管道連接件公稱工作壓力不符合系統最大工作壓力要求；

3）氣體滅火系統管道、管接件未采取內外熱浸鍍鋅防腐處理，或鍍鋅層厚度不夠；

4）法蘭密封墊或緊固件不符合要求?！緢D示2】

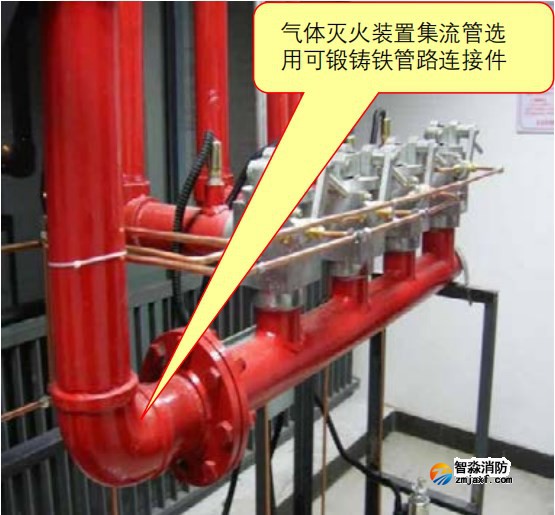

圖示1

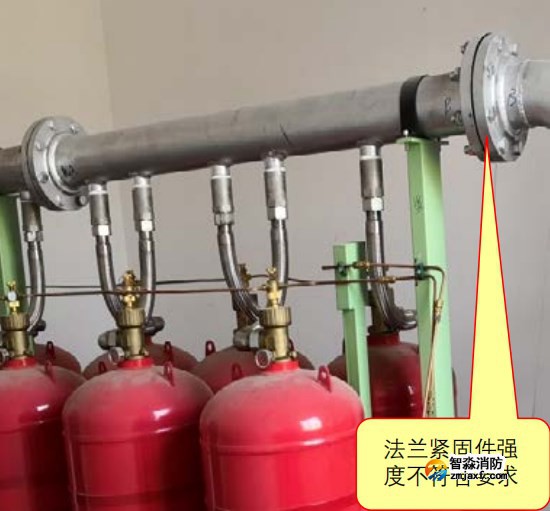

圖示2

2．原因分析

氣體滅火系統的管道和管接件供貨單位，未按設計和規范要求選用合格產品。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第4.1.9條第1、4款【圖示3】、第4.1.10條。

☆《氣體滅火系統施工及驗收規范》(GB 50263-2007)第4.2.1條?！緢D示4】【圖示5】【圖示6】

☆《氣體消防系統選用、安裝與建筑滅火器配置》(07S207)第9.3.1條。

2．正確做法

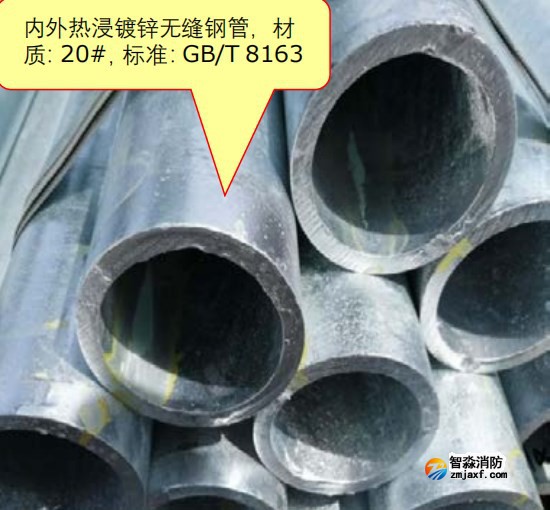

圖示3

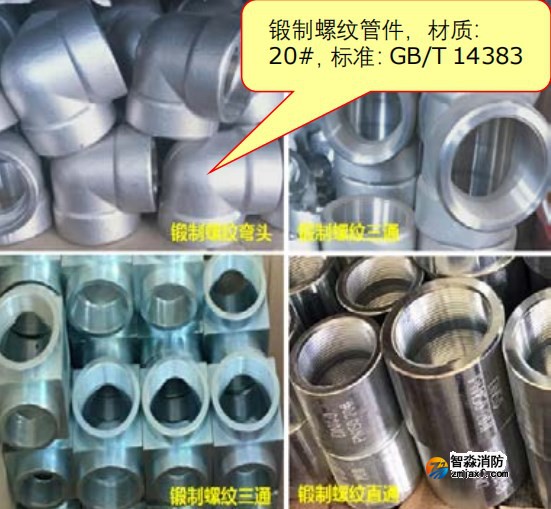

圖示4

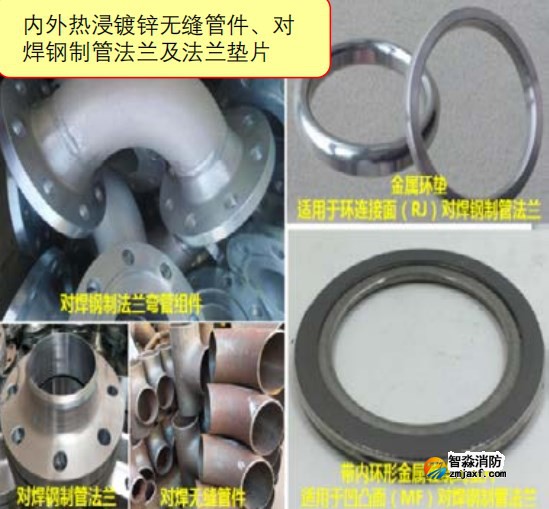

圖示5

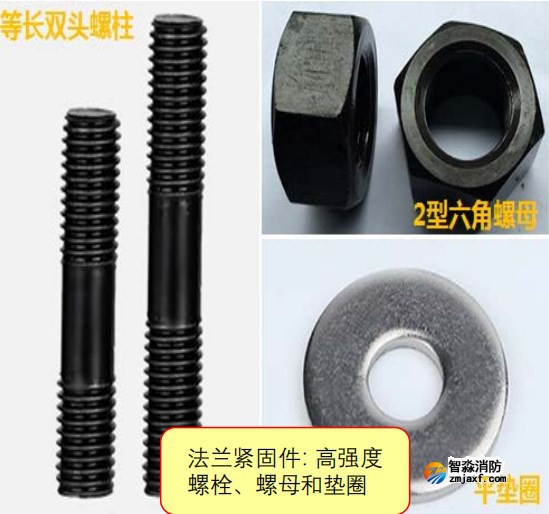

圖示6

三、應對措施及防治指南

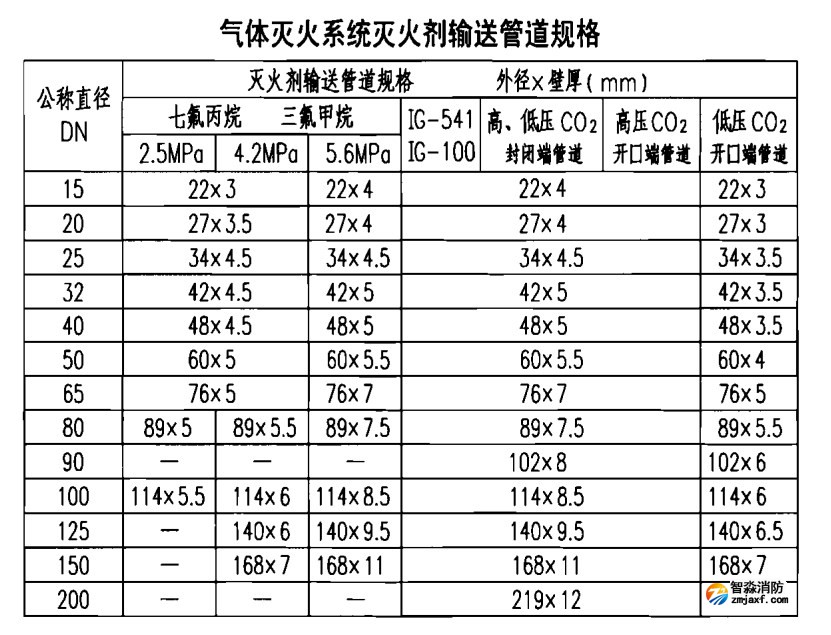

1．氣體滅火系統選用的無縫鋼管規格及壁厚，建議根據系統類別，參照?qǐng)D集《氣體消防系統選用、安裝與建筑滅火器配置》(07S207)第9.3.1條“氣體滅火系統滅火劑輸送管道規格”表，選用20#內外壁熱浸鍍鋅無縫鋼管，鍍鋅層厚度不小于15μm；

2．氣體滅火系統選用的管道及連接件公稱工作壓力等級，應根據《氣體滅火系統施工及驗收規范》(GB 50263-2007)第E.1.1條和表E規定的系統最大工作壓力來確定；

3．氣體滅火系統管件可參照《鍛制承插焊和螺紋管件》(GB/T 14383-2008)和《鋼制對焊無縫管件》(GB/T 12459-2005)進行選型；公稱直徑大于80mm的彎頭、三通、變徑等管件，可采用鋼制對焊無縫管件與法蘭進行焊接，焊縫探傷檢測合格后（最大工作壓力大于或者等于10MPa時需要），須經熱浸鍍鋅防腐處理；

4．氣體滅火系統法蘭可參照《鋼制管法蘭第1部分：PN系列》(GB/T 9124.1-2019)進行選型，壓力等級不低于系統最大工作壓力。法蘭密封墊可參照《纏繞式墊片管法蘭用墊片尺寸》（GB 4622.2-2008）和《鋼制管法蘭用金屬環墊尺寸》（GB/T 9128-2003），選擇耐壓等級較高的帶內環形纏繞式墊片或金屬環墊等。法蘭緊固件建議參照《等長雙頭螺柱B級》(GB 901-88)選用機械性能8.8級以上高強度雙頭螺柱，參照《2型六角螺母》(GB/T 6175-2016)選用機械性能10級以上高強度六角螺母。

來源：《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第4.1.9條 管道及管道附件應符合下列規定：

第1款 輸送氣體滅火劑的管道應采用無縫鋼管。其質量應符合現行國家標準《輸送流體用無縫鋼管》GB/T 8163、《高壓鍋爐用無縫鋼管》GB 5310等的規定。無縫鋼管內外應進行防腐處理，防腐處理宜采用符合環保要求的方式；

第4款 管道的連接，當公稱直徑小于或等于80mm時，宜采用螺紋連接；大于80mm時，宜采用法蘭連接。鋼制管道附件應內外防腐處理，防腐處理宜采用符合環保要求的方式。使用在腐蝕性較大的環境里，應采用不銹鋼的管道附件。

第4.1.10條 系統組件與管道的公稱工作壓力，不應小于在最高環境溫度下所承受的工作壓力。

《氣體滅火系統施工及驗收規范》(GB 50263-2007)

第4.2.1條 管材、管道連接件的品種、規格、性能等應符合相應產品標準和設計要求。

檢查數量：全數檢查。

檢查方法：核查出廠合格證與質量檢驗報告。

《氣體消防系統選用、安裝與建筑滅火器配置》(07S207)

第9.3.1條 氣體滅火劑輸送管道應采用無縫鋼管。其質量應符合現行國家標準《輸送流體用無縫鋼管》GB/T8163、《高壓鍋爐用無縫鋼管》GB5310等的規定。無縫鋼管內外壁應采取熱浸鍍鋅等防腐措施。鍍層應均勻、平滑，其厚度不宜小于15μm。
